【 钢纤维-盲沟货源足质量好】|长沙|永州|常德|岳阳|湘西|湘潭|益阳70418.com

作为专业的钢纤维提供商,【莱芜广通工程材料(湖南省分公司)sdha2721-26】致力于为您提供新的今日产品新闻信息。如果您对钢纤维的相关信息感兴趣,还可以点击我们的钢纤维频道,获取更多资讯。以下是我们的联系方式：联系人：张经理,地址：莱芜区凤城工业园。期待与您建立长期稳定的合作关系。

原材料质量要求 钢纤维：表面应洁净无锈无油，无粘结成团现象，保证钢纤维与混凝土的粘结强度，尺寸和抗拉强度符合技术要求；单根钢纤维丝的 抗拉强度800N/㎜2，掺加量不超过70㎏/M3。 水泥：采用32.5级或42.5级普通硅酸盐水泥。 碎石：应采用石质坚硬、清洁、不含风化颗粒、表面粗糙，近立方体颗粒的碎石。 细集料：宜采用天然中粗砂或机制砂。细集料的洁净程度，天然砂以小于0.075㎜含量的百分比表示，机制砂以砂当量或亚甲蓝值表示，其质量必须满足规范的要求。 水：无污染的自然水或自来水。 外加剂：宜选用优质减水剂，对抗冻性有明确要求的钢纤维混凝土宜选用引气型减水剂。

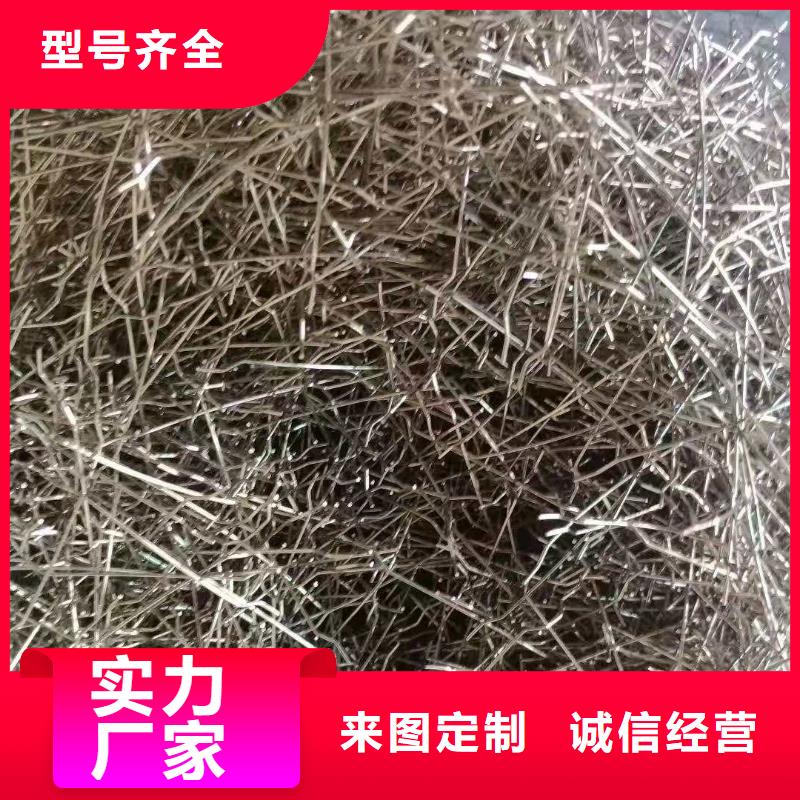

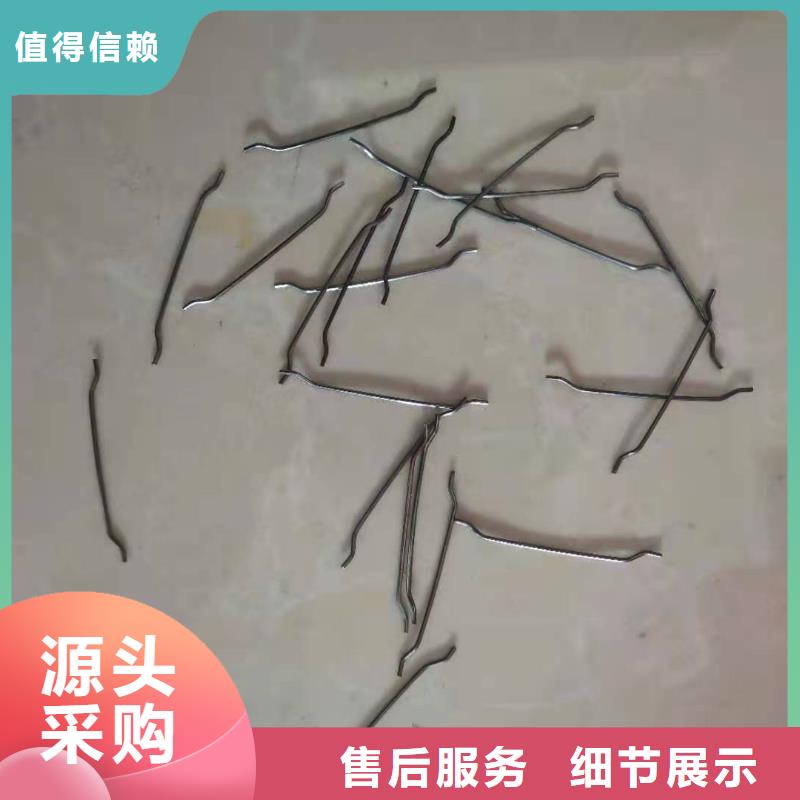

钢纤维是指用钢材的短纤维，将钢丝切断，并按照规定样式压制成两端弯钩，具有一定强度。钢纤维主要用于制造钢纤维混凝土，并应用于隧道、工业地坪等领域。 钢纤维是一种新、高性能的钢纤维品种。钢纤维道路的配合比设计方法大体与普通混凝土相同，不同点为:强度双控标准(抗压强度和弯拉强度);钢纤维掺量根据设计要求的弯拉强度确定;单位用水量和砂率与纤维掺量有关，每掺加0.5%(体积率)钢纤维，单位用水量增加6kg，砂率增大2%。 钢纤维混凝土具有与普通混凝土一样的搅拌、运转和施工性能，纤维在混凝土中不会结球，分布均匀，可在商品混凝土搅拌站进行生产并能用于泵送施工。铣削钢纤维混凝土的早期坍落度损失较大，30分钟损失32%，2小时损失42%。钢纤维混凝土的实际工作性优于相同的坍落度的普通混凝土。钢纤维混凝土具有良好的材料性能，与普通混凝土相比，其抗压强度提高2~20%;弯拉强度提高20~50%;劈裂抗拉强度提高20~40%;耐磨性能提高40%左右，其物理力理性能完全可以满足城市道路工程及检查井盖等配套构件需求技术指标。钢纤维粗糙而洁净的表面，能与混凝土中的水泥浆体牢固的结合，这是铣削钢纤维提高混凝土各种性能的根本原因。

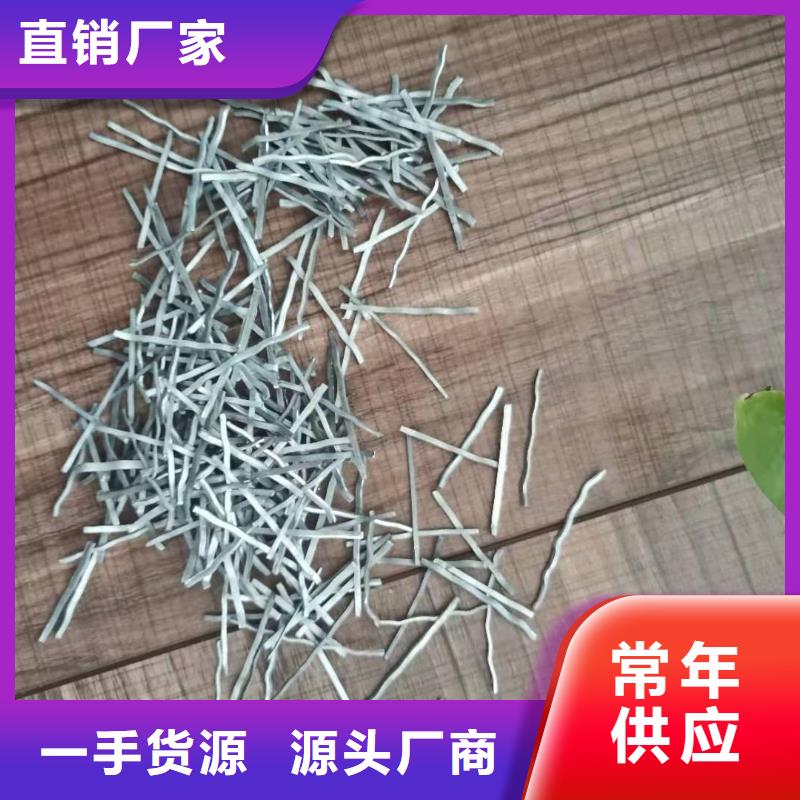

以切断细钢丝法、冷轧带钢剪切、钢锭铣削或钢水快速冷凝法制成长径比为20～40的纤维，称之为钢纤维。 因制取方法的不同钢纤维的性能有很大不同，如冷拔钢丝拉伸强度为800-2000MPa、冷轧带钢剪切法拉伸强度为600-900MPa、钢锭铣削法为700MPa；钢水冷凝法虽为380MPa。 为增强砂浆或混凝土而加入的、长度和直径在一定范围内的细钢丝。常用截面为圆形的长直钢纤维，其长度为10～60毫米，直径为0.2～0.6毫米，长径比为50～100。为增加纤维和砂浆或混凝土的界面粘结,可选用各种异形的钢纤维,其截面有矩形、锯齿形、弯月形的;截面尺寸沿长度而交替变化的；波形的;圆圈状的;端部放大的或带弯钩的等。 为使钢纤维较均匀地分散于砂浆或混凝土中，并增大纤维的长径比，可使用由水溶性胶粘结在一起成集束状的钢纤维。钢纤维可用冷拔钢丝切断、薄钢板剪切、钢块或钢锭铣削以及熔钢抽纱等方法制造。配制常温下应用的钢纤维混凝土，可使用低碳钢纤维；而配制耐火的钢纤维混凝土，则必须使用不锈钢纤维。
